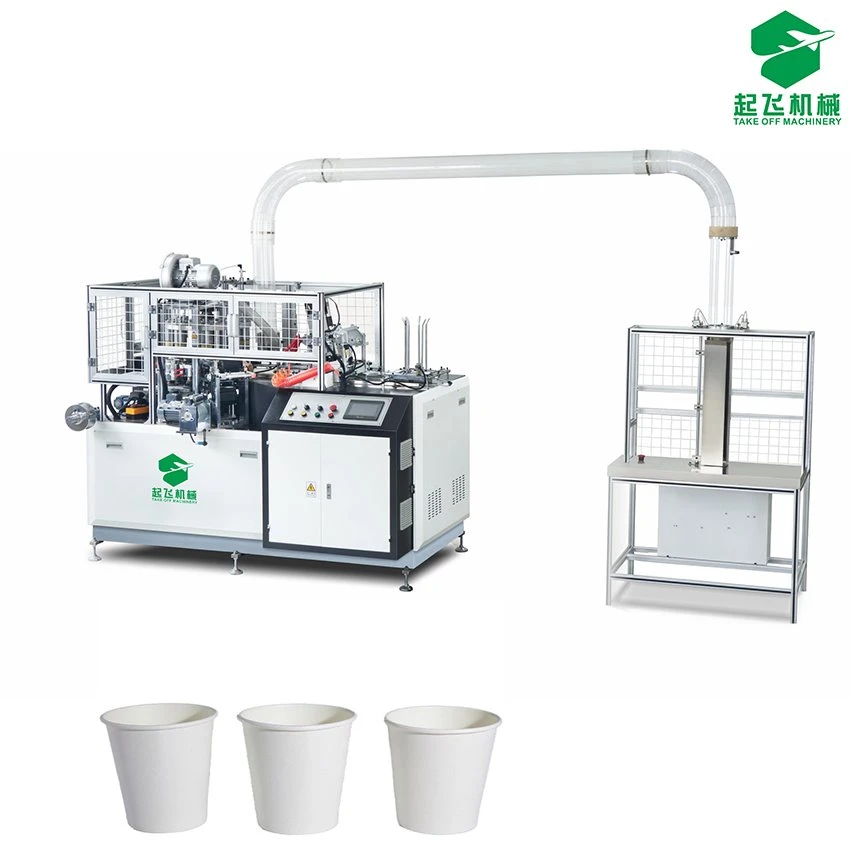

종이컵 기계 완전 자동

모수

종이컵 기계 기술:

랙, 시브 샤프트, 홀더 샤프트,

드라이브 모터, 시브 샤프트는 드럼 샤프트와 평행하며 기계에 있습니다.

프레임의 길이방향 양단에서 쉬브축과 실린더축 사이의 구동 연결부

브리지 샤프트가 있으며 브리지 샤프트는 프레임에서 폭 방향으로 축 방향으로 회전합니다.

측면, 시브 샤프트, 브리지 샤프트 및 실린더 샤프트는 끝에서 끝으로 차례로 연결되어

U자형 구조 및 회피를 위한 밀폐 공간; 랙이 켜져 있습니다

인덱싱 플레이트는 동적으로 연결되고 시브 샤프트는 고정식으로 연결되어 드라이브를 구동합니다.

인덱스 플레이트가 회전하고 인덱스 플레이트의 중간이 슬롯과 고정적으로 연결된 슬롯형 휠 디스크

상기 휠 구동축, 인덱스 플레이트는 복수개로 회전 가능하게 연결된다.

디스크 드라이브로 연결된 구동 캠, 도르래 샤프트는 도르래 디스크를 회전시켜 회전시킵니다.

이 과정에서 인덱싱 플레이트는 피동 캠에 의해 간헐적으로 회전하도록 구동될 수 있습니다.

이동하다; 시브 샤프트, 브리지 샤프트 및 실린더 샤프트는 고정식으로 제공됩니다.

운전대. 효과적으로 가공 정확도를 줄이고

조립 정확도.

설치 프레임, 설치 프레임에 세워진 첫 번째 회전축, 변속기 메인

상기 기어는 차례로 상기 제1전달기어, 상기 제1캠, 상기 제2캠, 상기 제3캠 및 상기 제1편심부에 동축으로 연결되며;

샤프트의 일단은 제2편심휠에 동축으로 연결되고, 타단은 동축으로 제1변속 베벨기어를 구동하고, 제2변속 베벨기어는 차례로 동일한

샤프트는 5번째 전달 기어, 6번째 전달 기어 및 7번째 전달 기어를 구동하고, 3번째 전달 베벨 기어는 4번째 전달 기어를 동축 구동한다.

움직이는 베벨기어, 4번째 변속 베벨기어가 맞물려 5번째 변속 베벨기어를 구동하고, 5번째 변속 베벨기어가 3번째 변속 베벨기어를 동축 구동

편심 바퀴, 네 번째 캠; 상기 제4전달기어는 상기 원통형 캠과 상기 제8전달기어가 상기 제4회전축을 통해 차례로 연결되고,

8단 변속 기어는 9단 변속 기어와 맞물려 전달하고, 9단 변속 기어는 10단 변속 기어와 맞물려 전달한다. 이 드라이브 트레인

시스템은 각 구성 요소의 연동 구동을 실현할 수 있지만 전송 시스템은 대부분 기어 전송이므로 전송 시스템을 크게 향상시킵니다.

높은 가공 정확도 및 설치 정확도로 인해 드럼 머신의 제조 비용이 증가합니다.
